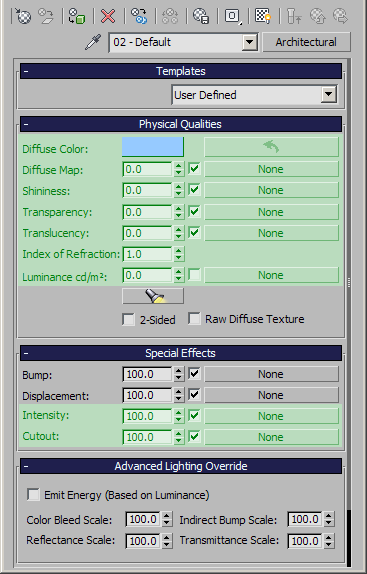

Architectural Material Support

Examples

Diffuse Color and Mapping

  • Left image uses blue Diffuse Color only.
  • Middle and right images use Diffuse Mapping with Max Amount of 50.0 and 100.0 and a default Cellular Map.
../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t0_ior1_l0.png ../../../_images/krakatoa_architecturalmaterial_diffuse50cell_s0_t0_ior1_l0.png ../../../_images/krakatoa_architecturalmaterial_diffuse100cell_s0_t0_ior1_l0.png

Shininess and Shininess Mapping

  • From left to right: Shininess of 50.0, 100.0 and 100.0 modulated by default Cellular Map.
  • All use Transparency of 50.0 and IOR of 2.5.
../../../_images/krakatoa_architecturalmaterial_diffuse_s50_t50_ior25_l0.png ../../../_images/krakatoa_architecturalmaterial_diffuse_s100_t50_ior25_l0.png ../../../_images/krakatoa_architecturalmaterial_diffuse_s100cellular_t0_ior25_l0.png

Transparency

  • From left to right: Transparency 0.0, 50.0 and 90.0:
../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t0_ior1_l0.png ../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t50_ior1_l0.png ../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t90_ior1_l0.png

Transparency Mapping

  • From left to right: Transparency 50.0 and 100.0, both mapped with default Cellular Map:
../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t50cellular_ior1_l0.png ../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t100cellular_ior1_l0.png

IOR

  • From left to right: IOR 1.0, 1.2, 2.0 with Transparency of 50.0:
../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t50_ior1_l0.png ../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t50_ior12_l0.png ../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t50_ior2_l0.png

Luminance

  • From left to right: Luminance 1000.0, 2500.0 and 5000.0 cd/m2:
../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t0_ior1_l1000.png ../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t0_ior1_l2500.png ../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t0_ior1_l5000.png

Luminance Mapping

  • Left: Luminance of 5000.0 with no mapping. Right: Same modulated by a default Cellular Map:
../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t0_ior1_l5000.png ../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t0_ior1_l5000cellular.png

Intensity Mapping

  • Default Cellular Map used in the Intensity Map slot of the Special Effects rollout.
  • Left image Map Amount set to 50.0, right image Map Amount set to 100.0:
../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t0_ior1_l0_intcellular50.png ../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t0_ior1_l0_intcellular100.png

Cutout Mapping

  • The Cutout map slot was set to a Cellular Map.
  • First image Map Amount is 50.0, second image 100.0, third image the Cellular was switched to Chips:
../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t0_ior1_l0_coutcellular50.png ../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t0_ior1_l0_coutcellular100.png ../../../_images/krakatoa_architecturalmaterial_diffuse_s0_t0_ior1_l0_coutcellchips.png
